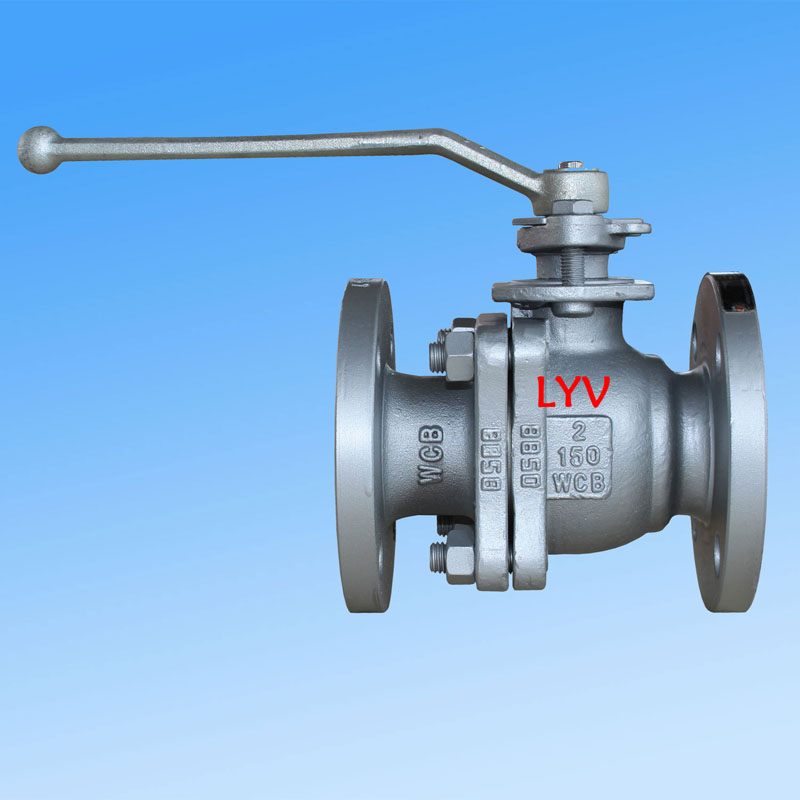

LYV®, egy professzionális ipari szelepgyártó bemutatta annak
2 részes úszó golyós szelep, az egyik legszélesebb körben használt szeleptípus az ipari csőrendszerekben. A vállalat szelepeket exportál olyan piacokra, mint Észak-Amerika, Délkelet-Ázsia, Oroszország és a Közel-Kelet. A CNC megmunkáló berendezésekkel és képzett munkaerővel a LYV® éves gyártási kapacitása meghaladja az 50 000 szelepet, amely megfelel a szabványos és az egyedi követelményeknek egyaránt.
Tervezés és kivitelezés
A 2 darabból álló úszógolyós szelep osztott testű felépítésű, úszógolyós kialakítással. szerint terveztékISO 17292, API 608 és API 6Dszabványoknak. A szelep teljes furatú (FB) vagy csökkentett furatú (RB) konfigurációban kapható, végbemeneti házszerkezettel. A motorháztető opciók közé tartozik a csavaros vagy meghosszabbított motorháztető, az üléstípusok pedig puha üléssel vagy kemény tömítésű fém változatban kaphatók. Az áramlás iránya lehet egyirányú vagy kétirányú, rugalmasságot biztosítva a különböző folyamatkövetelményekhez.
Méret és nyomástartomány
| Nyomásosztály |
Mérettartomány (NPS) |
Mérettartomány (DN) |
| ANSI osztály 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI osztály 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI osztály 600LB |
1/2" – 4" |
DN15 – DN100 |
Jegyzet:A PN besorolásoknál a szelep PN0.6, PN1.6, PN2.0, PN2.5 DN250-ig terjed; PN4.0 és PN5.0 DN200-ig; PN6.3 és PN10.0 DN100-ig.
Tervezési és tesztelési szabványok
| Standard kategória |
Referencia szabvány |
|
Tervezési szabvány
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Ellenőrzés és tesztelés
|
API 598 / API 6D |
|
Tűzbiztos tesztelés
|
API 607 / API 6FA |
|
Karima és karima közötti hossz
|
ANSI B16.10 – Rövid minta / Hosszú minta |
|
Kapcsolatok befejezése
|
Karimás (ANSI B16.5), tompahegesztés, tompahegesztés |
Főbb jellemzők
-
Tűzbiztos kialakítás– megfelel az API 607 / API 6FA szabványnak
-
Antisztatikus kialakítás– elvezeti a statikus feltöltődést a biztonságos működés érdekében
-
Kifújásbiztos szár– megakadályozza a szár nyomás alatti kilökődését
-
Szolgáltatási közeg– földgáz, olaj, víz, oxigén és egyéb ipari folyadékok
-
Savanyú szolgáltatás– megfelel az ISO 15156 / NACE MR0175 szabványnak
-
Szelep működése– kézi kar, csigahajtómű, pneumatikus hajtómű, elektromos hajtómű
Építési anyagok (BOM)
Karosszéria és motorháztető
| Anyag fokozat |
Leírás |
| ASTM A216 GR. WCB / A105N |
Szénacél |
| ASTM A352 LCB / LCC / A350 LF2 |
Alacsony hőmérsékletű szénacél |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (rozsdamentes acél) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (rozsdamentes acél) |
| ASTM A351 gr. CF8C |
Rozsdamentes acél |
| ASTM A890 4A / 5A / 6A |
Duplex rozsdamentes acél |
Szilárd labda
| Anyag fokozat |
Leírás |
| A105N + ENP / A105N + TCC |
Szénacél elektromos nikkelezéssel / volfrámkarbid bevonattal |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Rozsdamentes acél |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex rozsdamentes acél |
Megjegyzés a kemény tömítésű fémüléshez:A golyós felületkezelések közé tartozik az ENP, a HCR, a WC és a hegesztési Ni60 / Ni55.
Szár
| Anyag fokozat |
Leírás |
| ASTM A182 F6a |
Martenzites rozsdamentes acél |
| ASTM A182 F304 / F316 / F304L / F316L |
Rozsdamentes acél |
| 17-4 PH |
Csapadékban keményedő rozsdamentes acél |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex rozsdamentes acél |
Ülések, karosszéria tömítések és tömítések
| Anyag |
Alkalmazás |
| PTFE Szűz |
Ülés / karosszéria tömítés / tömszelence tömítés |
| 25% üveggel töltött PTFE (GFT) |
Ülés / karosszéria tömítés / tömszelence tömítés |
| szénnel töltött PTFE (CFT) |
Ülés / karosszéria tömítés / tömszelence tömítés |
| PEEK / Delrin |
Ülés / karosszéria tömítés |
| Grafól (grafitgyűrű) |
Ülés / karosszéria tömítés / tömszelence tömítés |
Alkalmazás és szolgáltatás
A 2-részes úszó golyóscsap számos ipari alkalmazásra alkalmas, beleértve az olaj- és gázipari, petrolkémiai, energiatermelési, vízkezelési és csővezeték-rendszereket. Kapható karimás, tompahegesztéses vagy dugaszolható hegesztési végcsatlakozásokkal, és működtethető manuálisan vagy automata működtetőkkel. A LYV® teljes körű értékesítés utáni támogatást és időben történő szállítást biztosít tapasztalt mérnöki és gyártócsapatai támogatásával.
Jegyzet:Egyedi anyagkombinációk, nyomásértékek vagy aktuátorkonfigurációk esetén kérjük, forduljon közvetlenül a LYV®-hez a projekt specifikációival.
